パラメーターの連続測定によりプロセスの最適化と製品収量の最大化を実現
- 長時間でも信号が安定
- 容易な校正と素早い応答
- ファウリングに対する感度が低く、低ドリフト
バイオプロセスを適切に制御するには、たくさんのプロセス・パラメーターをモニタリングする際の信頼性が必要です。pHや溶存酸素などの基本的な物理化学的特性から、バイオマス密度や代謝物濃度の測定まで、バイオプロセスの高度な測定を行えるように、ゲティンゲはいくつものプロセス解析システム(PAT)を提供しています。

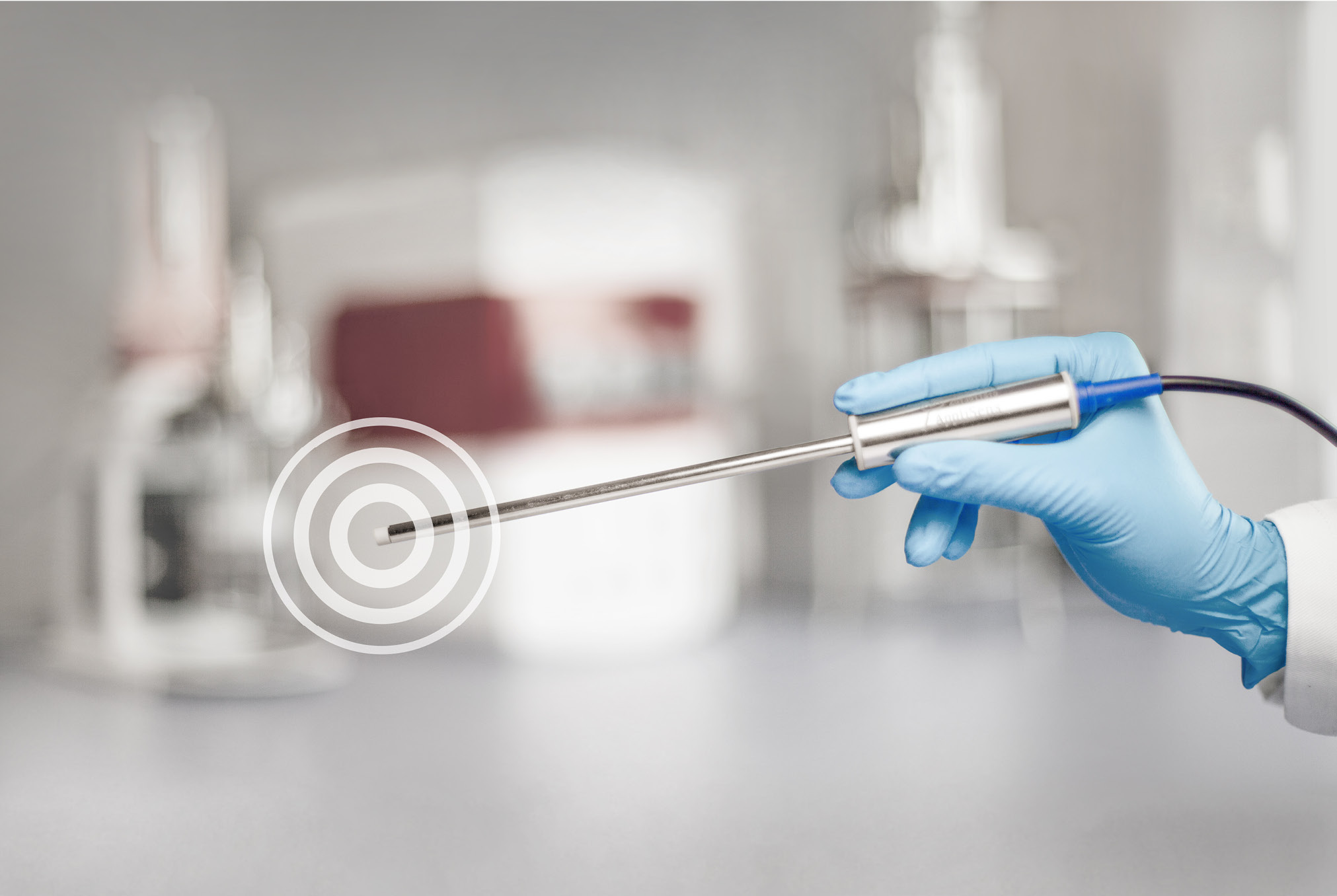

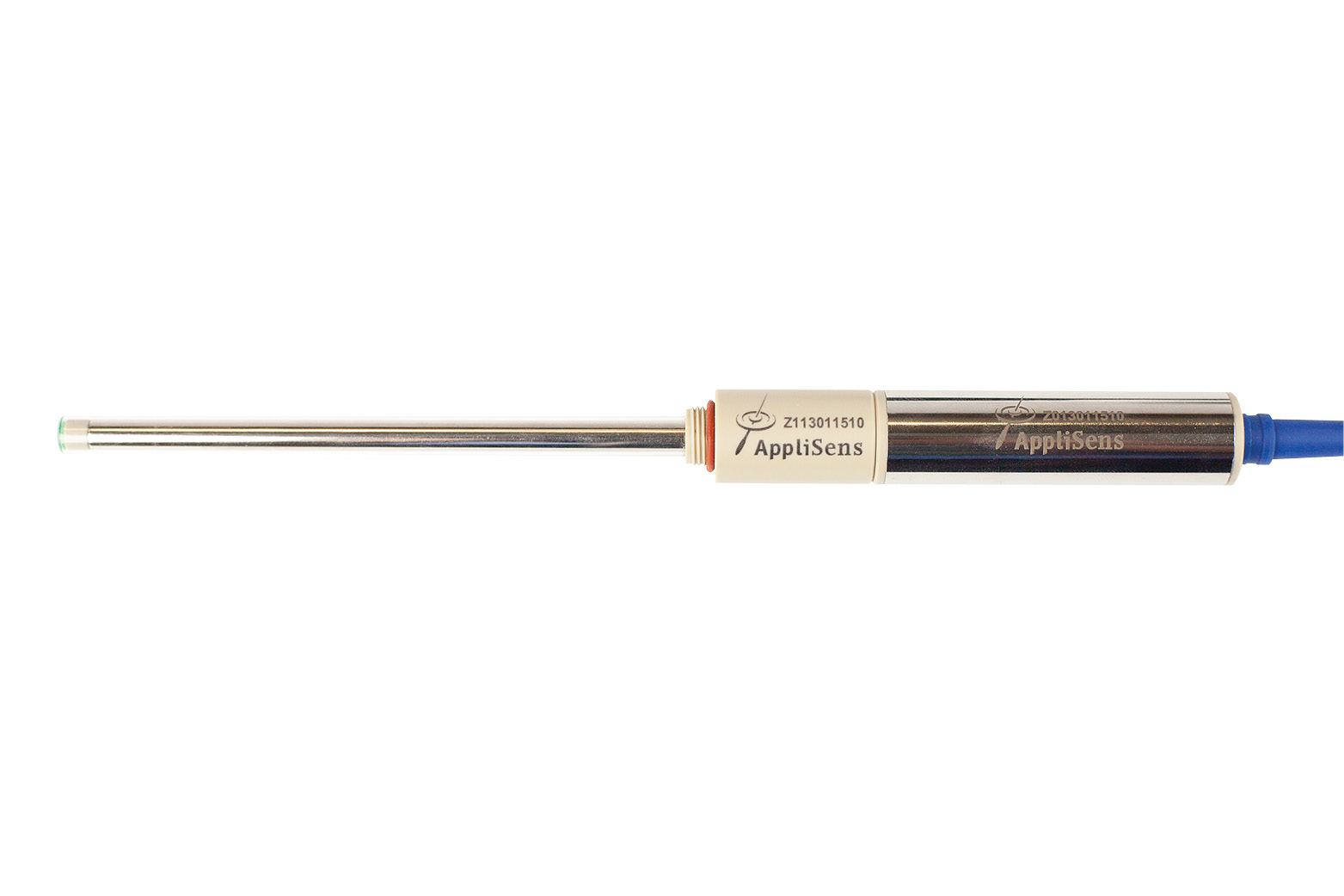

Optical DO: LumiSens
- メンテナンス費用を削減
- 2分割構造による長いセンサー寿命
- 分極不要でオートクレーブ後直ちに使用可能
Applikon LumiSens sensorはオートクレーブ後すぐに使用できます。従来のポーラログラフ式DO2センサーのような分極はもはや必要ありません。校正の必要性も大幅に減少させます。都度の校正が年1回に激減するのです。電解液と膜の交換が不要ですので、メンテナンス費用を削減できます。従来のプローブでは特に精度が低かった低酸素濃度領域では、RedFlash光学技術によって正確な測定を可能にします。スマート・センサーはガラス・センサー部分から電子部品を分離させた設計ですので、滅菌を繰り返してもセンサーの寿命は減りません。

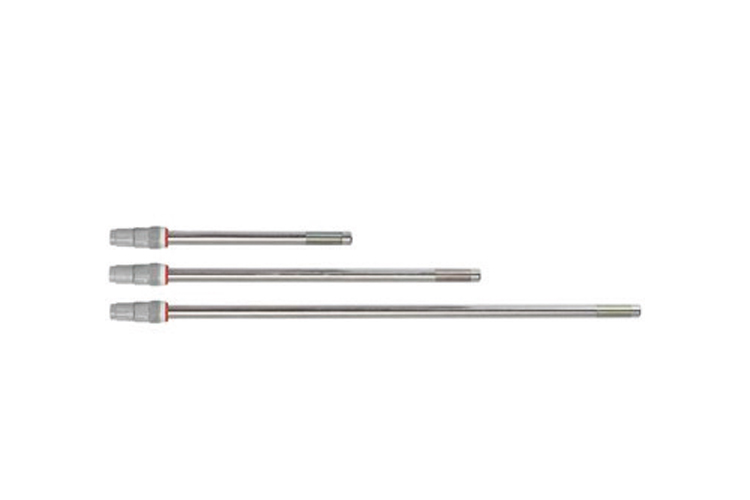

DO2 Sensors
- 容易な校正
- チタンとPEEK材の使用による低ドリフトを実現
- 表面の全面電解研磨による優れた清浄性
バイオテクノロジー・プロセスでの溶存酸素(DO2)の測定は、プロセスを最適化し、製品収量を最大化するための基盤です。微生物や細胞は、全体の代謝を調節する際、酸素濃度に反応するので、DO2濃度やプロセス中の適切な制御を把握しておくことが非常に重要です。AppliSens DO2-センサーは、バイオプロセスで安定・精密な測定を長期間行えるよう特別に設計されています。DO2-センサーには、測定ドリフトを最小限に抑えるチタン膜モジュールを備えています。

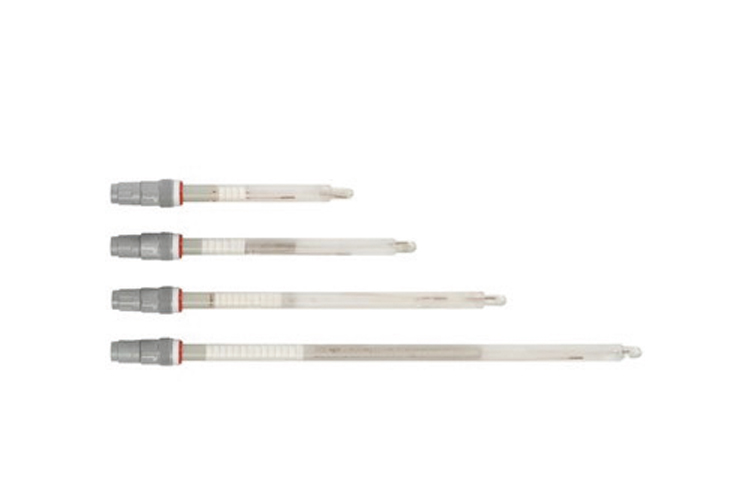

pH Sensors
- 正確な測定
- 長時間安定した信号
- スリーブ・ダイアフラムによりファウリングに対する感度が低く、低ドリフト
上流のバイオプロセシングには、バイオプロセスのpH値の正確な情報が欠かせません。pHレベルは細胞の生存率、生産性、安定性に直接影響し、活性成分の分析にも影響します。AppliSens pH+センサーは固定スリーブダイアフラムを搭載しており、培地がpH測定に与える影響を低減します。従来のダイアフラムタイプと比べると、スリーブ・ダイアフラムはバイオテクノロジーの長期培養プロセスに不可欠なセンサーの測定精度を上げ、センサーの寿命を長くしてくれます。

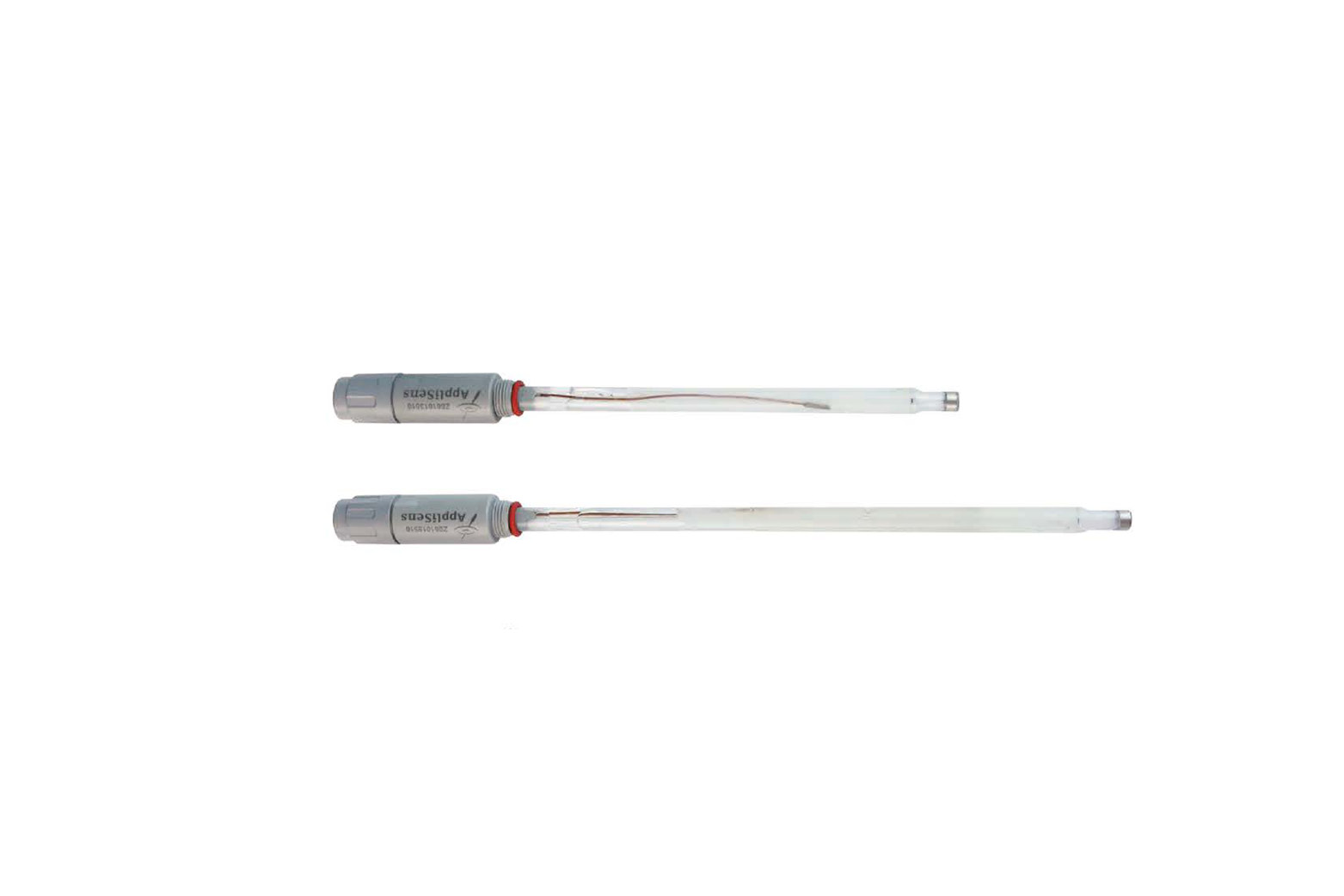

RedOx Sensors
- 正確な測定
- 素早い応答
- 長時間でも信号が安定
バイオリアクター培養のレドックス・ポテンシャル(還元/酸化)は、レドックス・センサーを使用して測定することができます。センサーの読み取り値は、pH、成長段階、成長培地成分、発酵最終生成物(特に発酵酸と水素)によって決まります。また、嫌気性状況ではプロセス情報をたくさん得ることのない溶存酸素センサーに代わり、嫌気性発酵ではレドックス測定が使用されます。
cGMP用途に適用可能
AppliSens センサーは FDAが認可した材料で構成されており、cGMP に適合します。定置滅菌(SIP)や定置洗浄(CIP)を繰り返しても耐えることができます。
センサーとセンサー・ヘッドのコンパクト設計
AppliSensセンサーは強化ガラス・シャフトを使って設計されており、非常に丈夫です。センサー・ヘッドがコンパクトなので、バイオリアクターのトッププレートの上に簡単に配置できます。
他種製品との互換性
AppliSensセンサーは標準のPG 13.5接続で、他ブランドのバイオリアクターとの互換性が保証されています。選択に制限はありません。
LumiSens光学式DOセンサーの仕様
物理的特性 | |
直径 (mm) | 8 |
挿入長 (mm) | 115, 135, 185 |
ケーブル接続 | USB-A |
測定範囲温度 | 0~70℃ |
測定範囲 | 0~250%(空気)、0~50%(酸素) |
ガラス管寿命 | オートクレーブ20回以上 |
測定原理 | 光学式 |
センサー接続 | 磁気式 |
信号 | デジタル |
DO2センサーの仕様
物理的特性 | |
直径(mm) | 12 |
挿入長(mm) | 70, 110, 235, 325, 425, 590 |
ミニ・バイオリアクター用直径(mm) | 8 |
ミニ・バイオリアクター用挿入長(mm) | 150, 170 |
センサー接続 | K9 |
信号 | アナログnA |
ドリフト | <2%/週 |
pHセンサーの仕様
物理的特性 | |
直径(mm) | 12 |
長さ(mm) | 120, 235, 325, 425, 590 |
ミニ・バイオリアクター用直径(mm) | 8 |
ミニ・バイオリアクター用長さ(mm) | 115, 135, 185 |
センサー接続 | K9 |
通信方式 | アナログmV |
測定範囲(pH) | 0 - 12 |
レドックス・センサーの仕様
物理的特性 | |
直径(mm) | 12 |
長さ(mm) | 120, 235, 325 |
ミニ・バイオリアクター用直径(mm) | 8 |
ミニ・バイオリアクター用長さ(mm) | 115, 135, 185 |
センサー接続 | K9 |
通信方式 | アナログmV |
Applikon AppliSens sensorsは以下の用途に最適です。
- 細胞培養
- 微生物培養
- 嫌気性培養、微好気性培養
- バッチ培養
- 流加培養
- 連続培養
- 灌流培養
